Dicas e pontos importantes da instalação
- o aquecedor deve ser posicionado na entrada de água (sucção) da motobomba 1.A motobomba ligada na saída 1 do sistema é utilizada para efetuar o aquecimento da água. Por isso o aquecedor deve ser posicionado na entrada da motobomba 1 - sempre na entrada, nunca na saída.
Observe também o sentido do fluxo de água marcado na parte superior do aquecedor. |
|

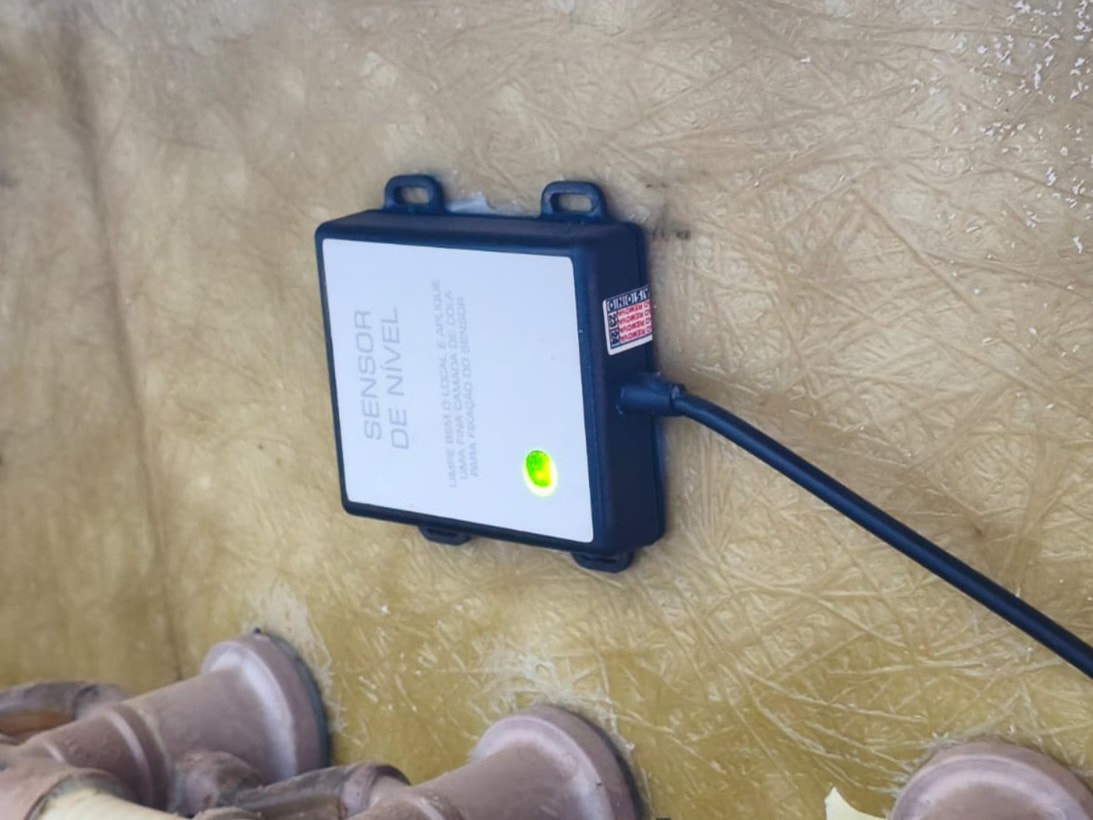

- posicionar o sensor de nível um pouco acima dos bicos de hidromassagem.Os sensor de nível deve ser posicionado (sempre que possível) acima dos bicos de hidromassagem para permitir o preparo do banho sem espirrar água para fora da banheira.

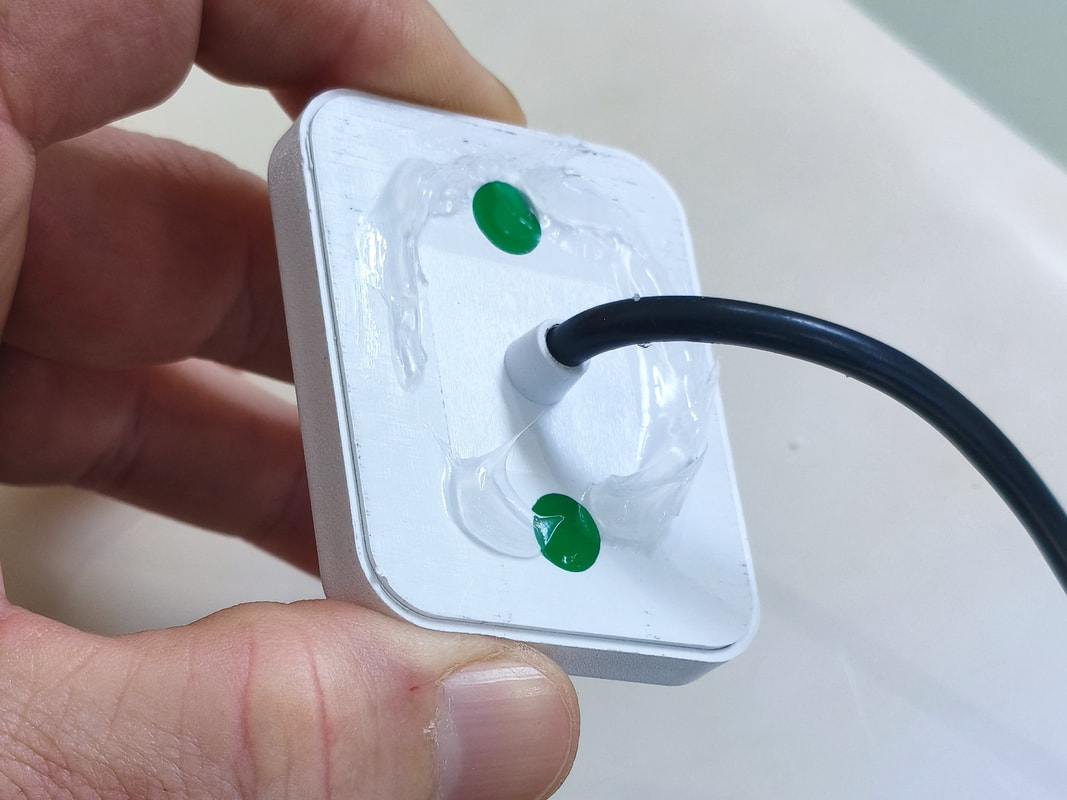

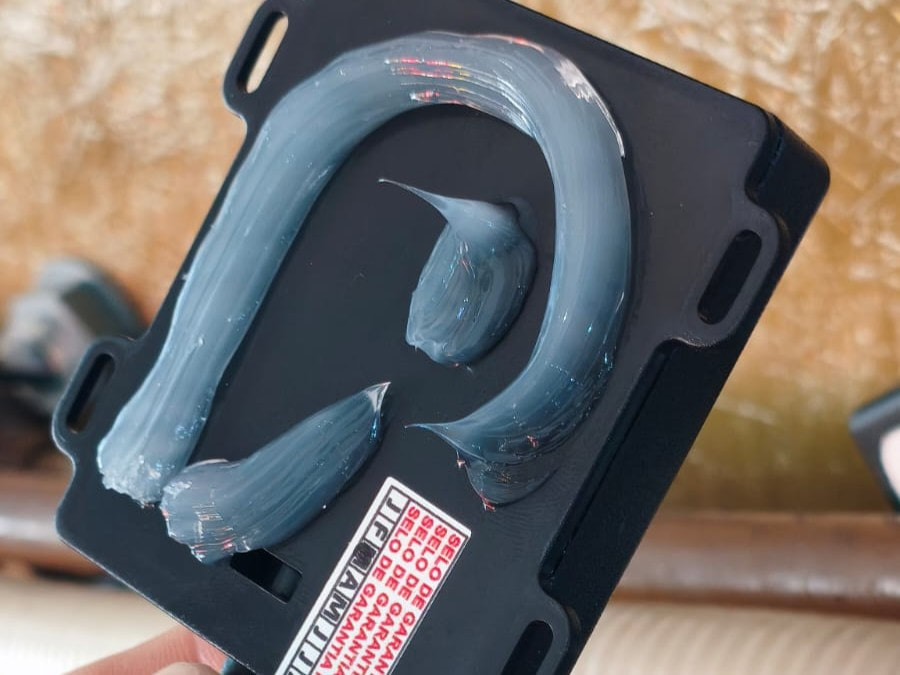

- aplicar um pouco de silicone. - posicionar o sensor no lado de fora do casco, considerando a manutenção do produto após a instalação na casa no cliente, com os acabamentos externos. |
|
- posicionar o módulo de controle em um ponto firme.O módulo deve ser fixado em um ponto firme. A fixação pode ser feita com abraçadeiras de nylon.
Lembre-se de considerar a manutenção do produto após a instalação na casa do cliente com os acabamentos externos. |
|

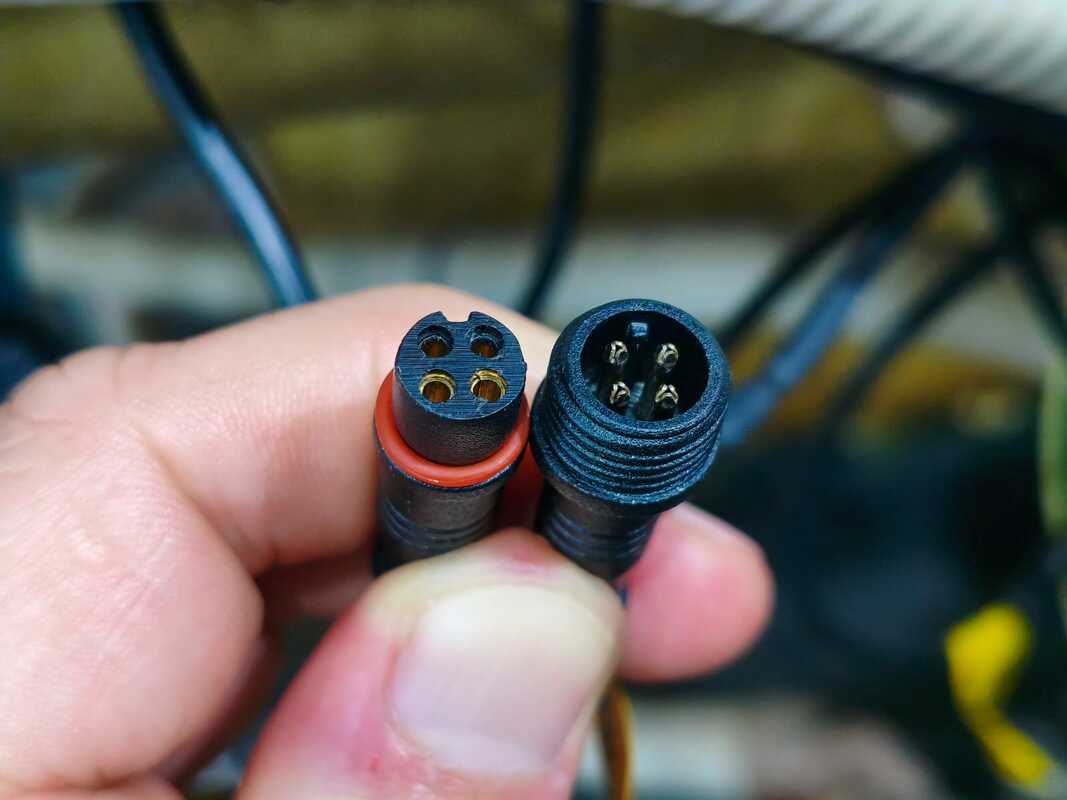

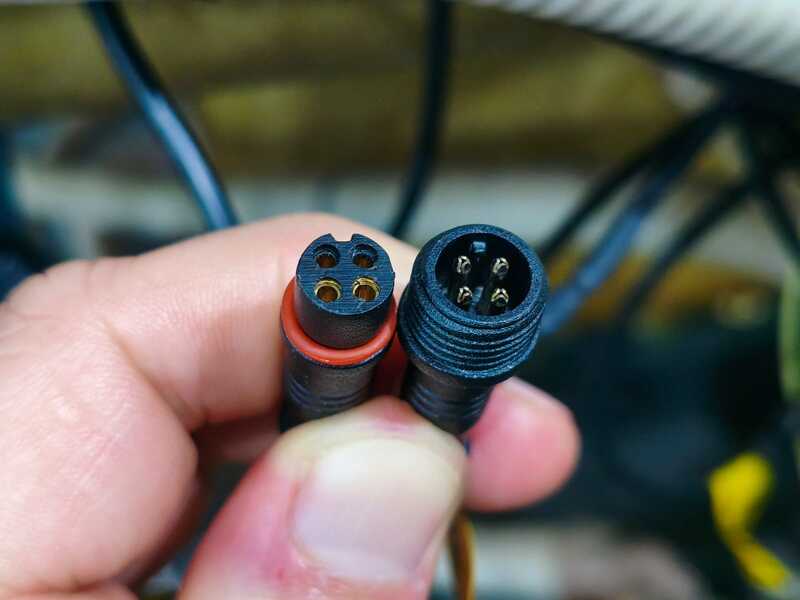

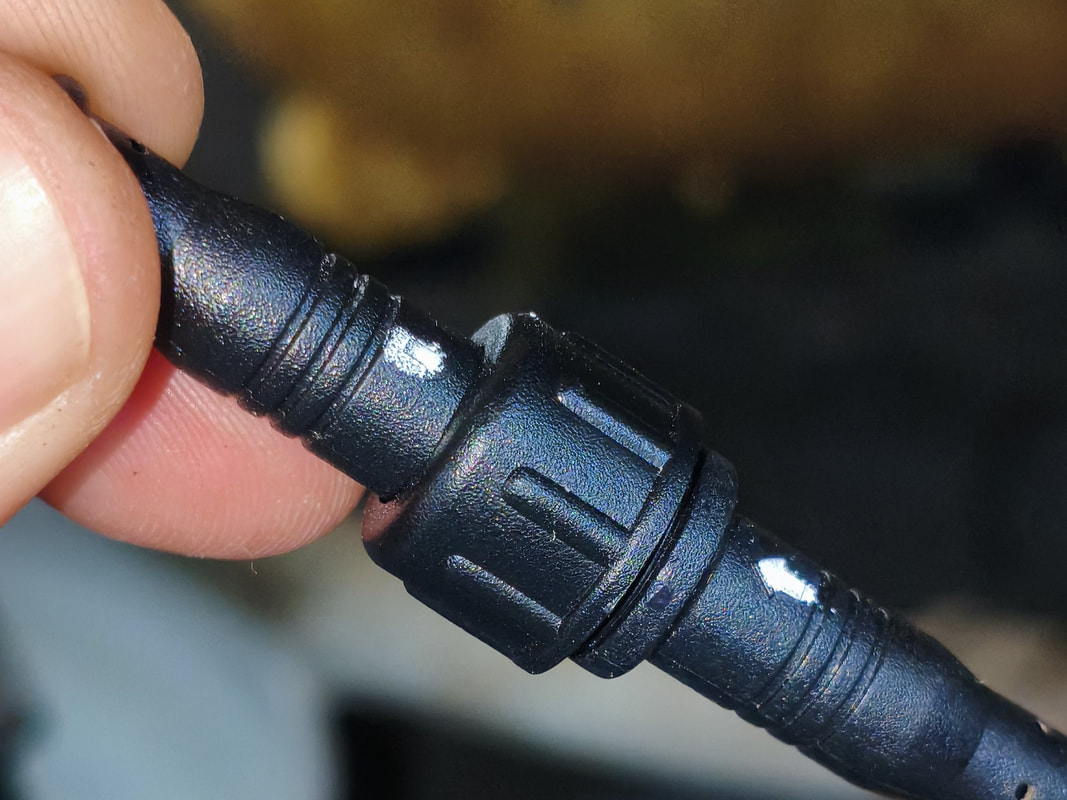

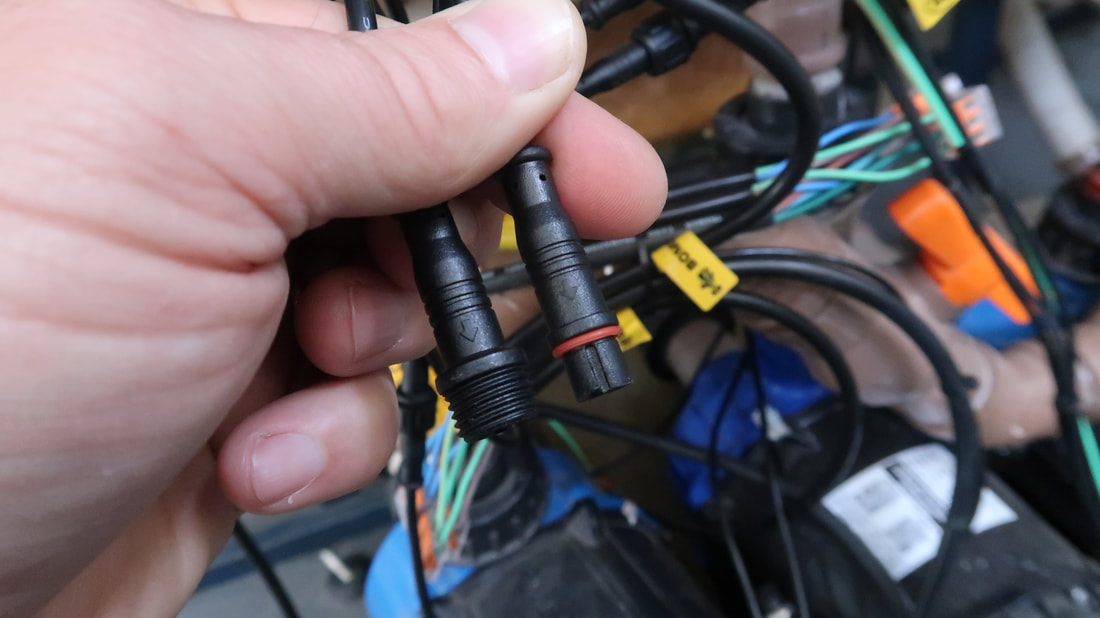

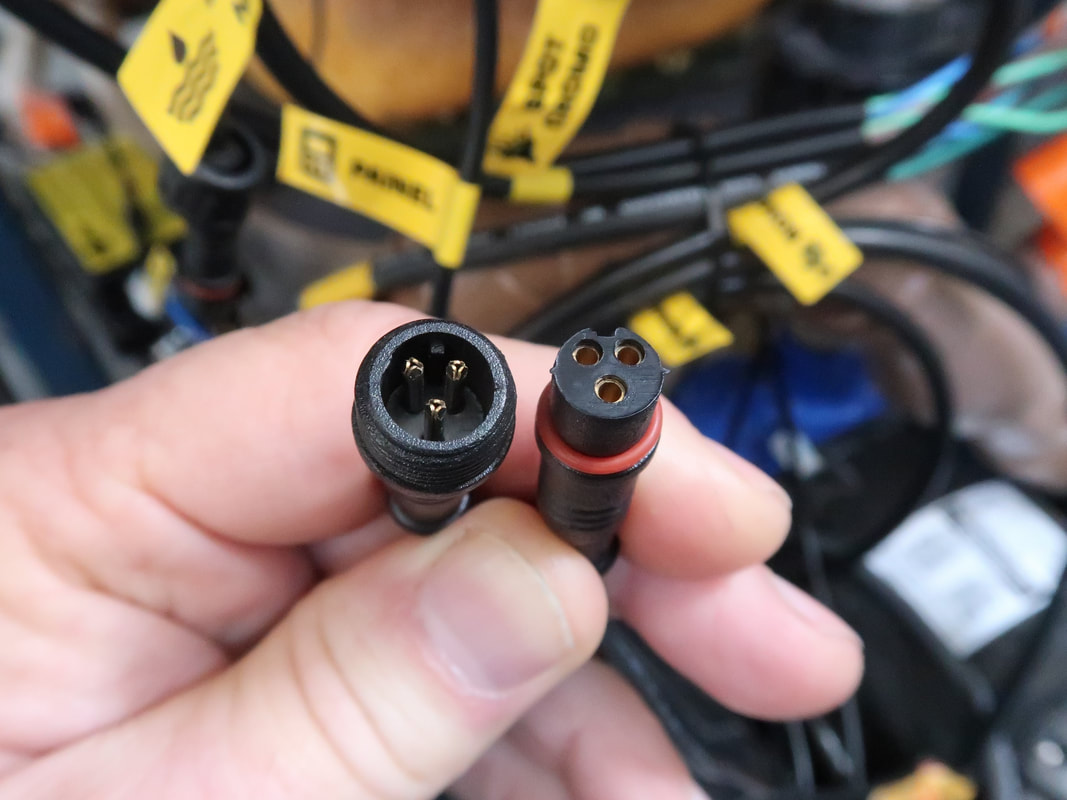

- efetuar a ligação dos cabos de sensores observando a polaridade dos mesmos.Usamos cabos específicos para uso em ambiente úmido.

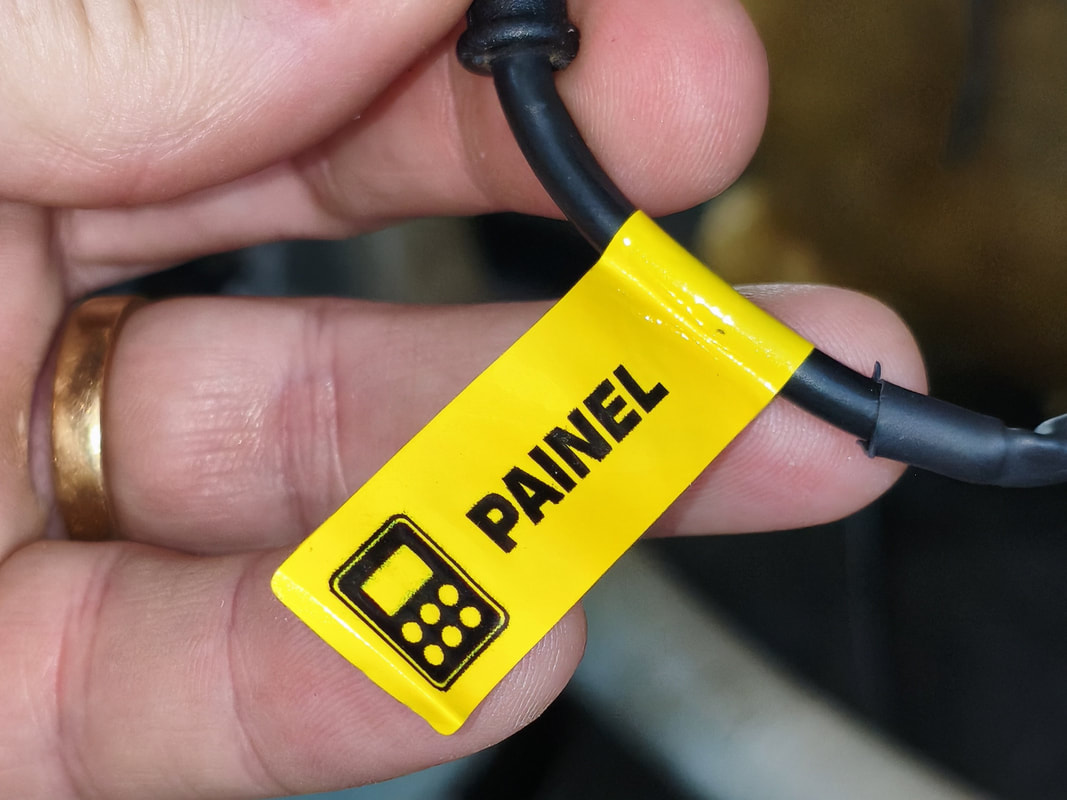

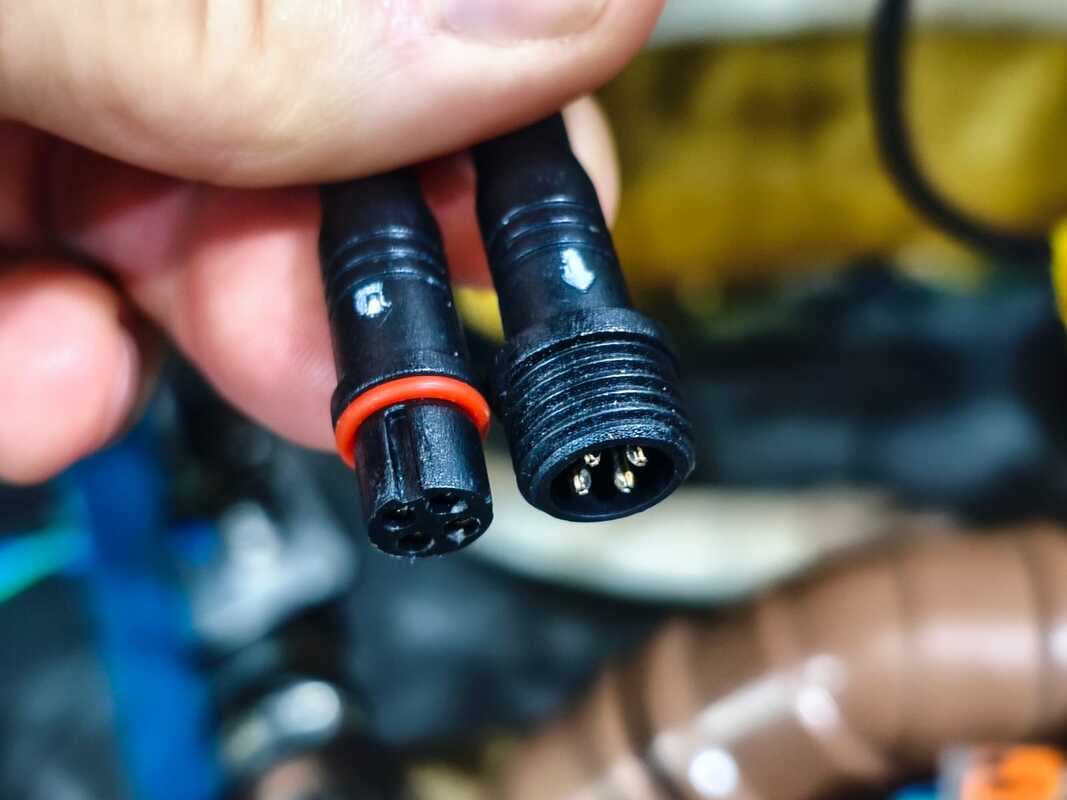

O sistema foi projetado para que não seja possível inverter cabos de painel, aquecedor, sensores e cromoterapia. Só é importante se atentar à polaridade dos mesmos, indicado pelas guias internas e pelas setas externas. |
|
- efetuar a ligação das saída e alimentação do módulo.As saídas devem ser ligadas às motobombas ou periféricos conforme a configuração do módulo.
Vale lembrar que quando o sistema conta com aquecedor, a saída 1 deve ser ligada à motobomba onde o aquecedor está instalado. |
|

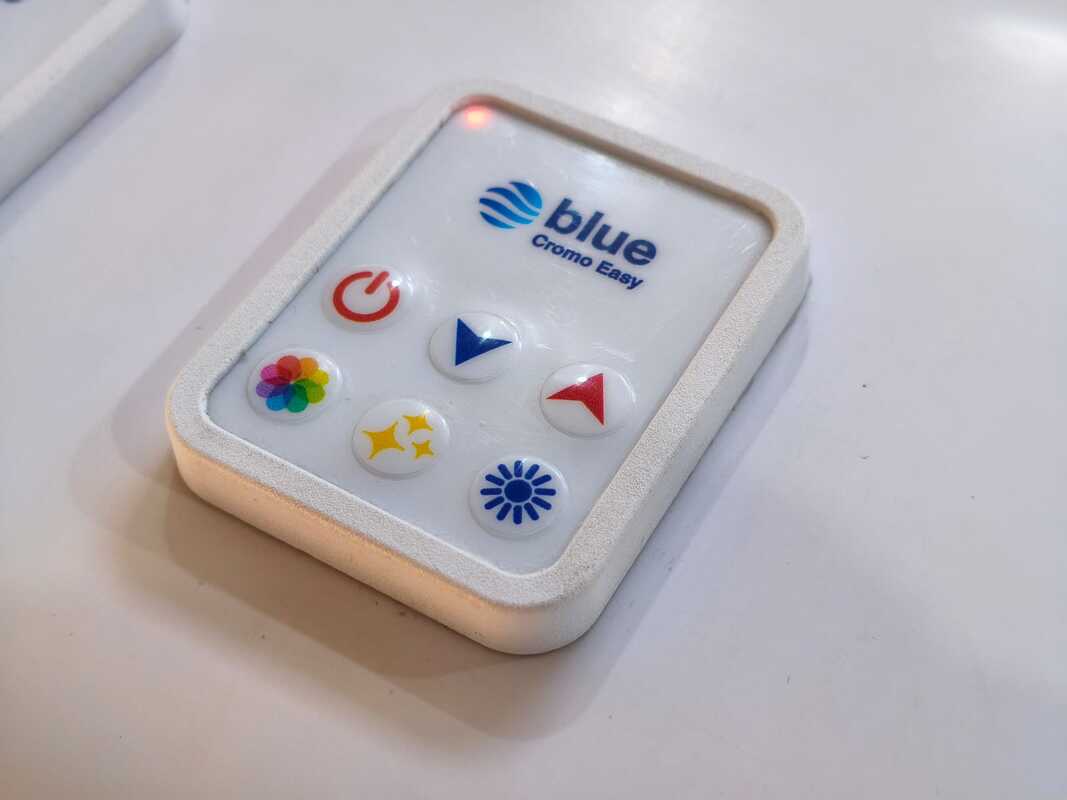

- posicionar o painel.O painel deve ser posicionado em local que não atrapalhe o usuário a entrar na banheira - de preferência nos cantos - considerando a distânca até o módulo para que o cabo alcance.
|
|
Importante:
- antes de efetuar a instalação ou qualquer manutenção, certifique-se que o sistema está sem energia, com o(s) disjuntor(es) de entrada desligado(s).
- certifique-se que a instalação elétrica (DR, disjuntor(es), fiação e aterramento) estão de acordo com a norma elétrica vigente.
- em caso de dúvida, sempre consulte um profissional técnico qualificado.
- certifique-se que a instalação elétrica (DR, disjuntor(es), fiação e aterramento) estão de acordo com a norma elétrica vigente.
- em caso de dúvida, sempre consulte um profissional técnico qualificado.
